告别传统引线键合！CLIP工艺正成为功率半导体通往“高流速、低损耗”的黄金解法

一、 传统引线键合的“瓶颈”与CLIP工艺的崛起

在传统的功率器件（如MOSFET、IGBT）封装中，芯片与引线框架之间的电气连接主要依靠数根细长的铝线或铜线。

痛点所在：

• 点接触局限： 引线与芯片表面是“点对点”连接，通流截面积小，在高频、大电流冲击下极易过热。

• 寄生电感高： 弯曲的引线如同微型电感器，在高频开关状态下会产生显著的电压尖峰，不仅损耗电能，还威胁系统安全。

相比之下，CLIP工艺颠覆了这一逻辑。它采用一块特殊定制的固态铜夹片（或一体化铜带），通过共晶焊接或银烧结技术，直接“拍”在芯片表面。这种“面与面”的立体互连，彻底释放了功率芯片的潜在性能。

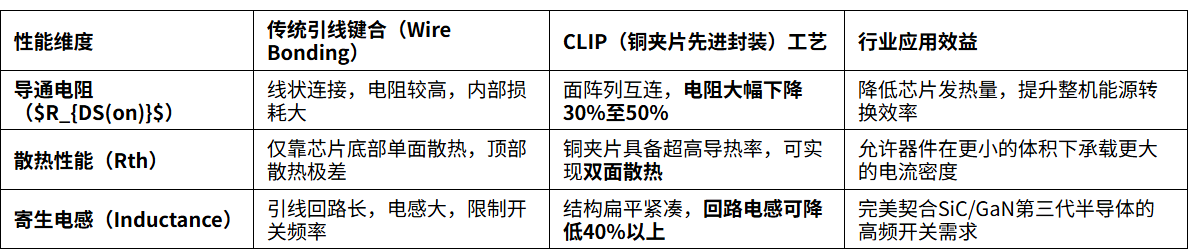

二、 技术解构：CLIP工艺带来的三大颠覆性优势

三、 市场引爆点：车规级与高压大功率场景的“刚需”

CLIP工艺之所以从早期的部分高端标配走向如今的全面爆发，主要得益于下游应用端对可靠性的严苛压榨：

1. 新能源车驱逆变器： 车载电驱系统在加速、爬坡时需要瞬间通过数百安培的脉冲电流。CLIP工艺的“大通流”特性和高机械强度，能有效防止器件因频繁的热膨胀系数（CTE）错配而导致的引线脱落或烧毁。

2. 第三代半导体（SiC/GaN）的黄金搭档： 碳化硅等芯片面积小、功率大，若继续使用传统引线，其高频优势将被引线的寄生电感完全对冲。CLIP工艺已被公认为释放第三代半导体高频、高效性能的“标准外衣”。

四、 工艺跃升的背后：对后道设备的全新考验

CLIP工艺的普及，正在直接利好并重新定义后道封测设备链。由于铜片相较于柔性金属线更硬、对准要求极高，这对新一代封装设备提出了两大硬性指标：

• 高精度固晶机（Die Bonder）： 在进行共晶焊接或锡膏工艺时，设备必须具备极高的压力控制精度与视觉对准速度，确保铜夹片压下时既不能压碎脆弱的晶圆，又能实现低于1%的超低焊接空洞率。

• 精密点胶/印刷系统（Dispensing）： 要求焊接材料（锡膏或新型银烧结介质）的涂覆厚度达到微米级绝对均匀，以防止铜夹片倾斜导致桥接短路。

行业展望

从“一根线”到“一块片”，CLIP工艺的普及不仅是封装形态的改变，更是功率半导体后道向“微型模块化”演进的关键一步。随着本土大厂对该工艺产线的密集扩产以及配套设备国产化的跟进，CLIP封装正迅速从早期的特种高价工艺走向大规模高性价比量产，全面重塑功率器件的价值锚点。
